棒線材系列產品

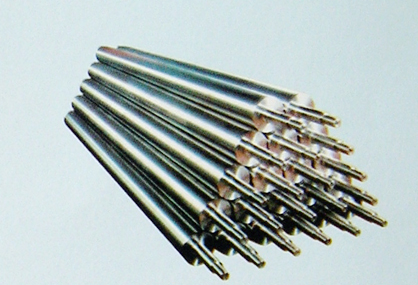

導布輥

產品型號：定制
品牌：強生
生產廠家：泰州強生機械有限公司
產地：泰州
產品描述：泰州強生機械有限公司導布輥專業制造商 20余年專業制造經驗，導布輥可按需定制,導布輥質量可靠,價格合理,服務完善

一、產品用途

供各類染整機械設備平幅穿布及導布用，擴幅輥可有效預防織物起皺，為染整機器中的通用專件。

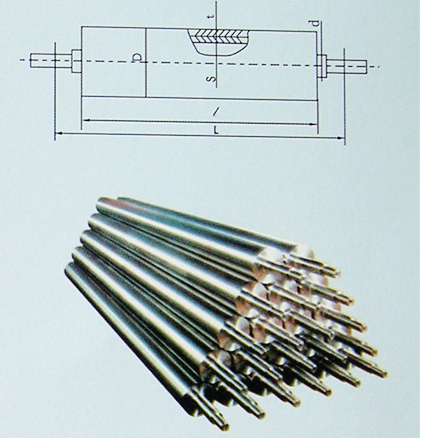

二、導布輥的結構型式

1 、普通 TMG 型

2 、復合 MT001 型

3 、固定軸式

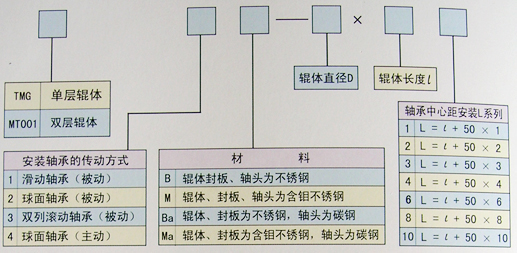

導布輥型號說明：

標志：

2.標志示例

例輥體外徑為 100mm ，外層材料為 ICr18NigTi ，軸頭與輥體內層材料為碳鋼，輥體寬度為18O0mm ，軸承安裝中心距為2300mm ，安裝球面軸承的被動導布軸，軸的固定方式為A型，其產品代號為：MT0012Ba-10x18010

3 、各種常規型號的尺寸見下圖表

型號/尺寸/項目	D	L	L1	L2	L3

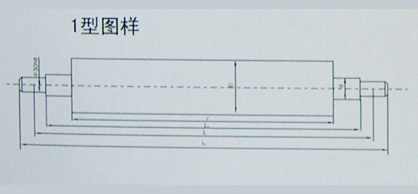

1 型	Ф75-Ф200	l+50×i	L+40	L-45

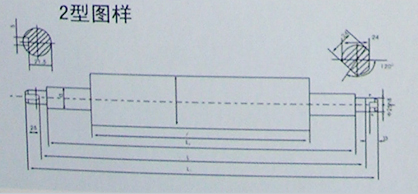

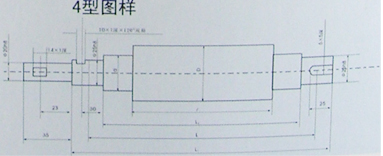

2/4 型	Ф75-Ф200	l+50×i	L+45	L-30

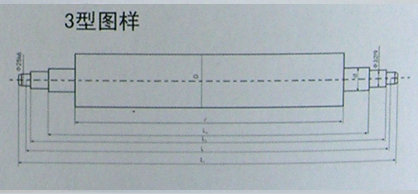

3 型	Ф75-Ф200	l+50×i	L+25	L-15	L-75

注：型號為安裝軸承傳動方式。 i 為安裝軸承中心距的計算系數可取 1、2、 3、 4、6、 8、10

五、各系列品種規格

1.輥體長度L系列有： 1100、1200、1400、1600、1700、1800、1950、2000、2200、2400、2500、3000、3200 … （mm ）

2.輥體直徑D系列：Ф７５、Ф９０、Ф１００、Ф１２５、Ф１４０、Ф１５０、Ф１６５、Ф１８０、Ф２００、

3 、軸頸直徑d系列應根據導布輥受力情況選擇，具應為5的倍數，也可根據用戶的要求，一般情況按下表尺寸推薦。

輥體直徑	75	100	125	150	180	200
軸頸尺寸	25-35	35-40	35-40	40-45	40-55	45-55

基本參數、

1.普通卷制導布輥(TMG)型壁厚有： 2、2.5mm 、材料 OCr19Nig ICr18NigTi (304/2B)

2 、復合型卷制導布輥(MT001)外層壁厚為：1.2、1.5 2、2.5mm 材料 Cr19Nig 1Cr18NigTi (304/2B) 內層壁厚為2、2.5、3mm 材料：Q195

3.軸的材料有： 1Cr18Ni9Ti OCr19Ni9 Q235-A

七、可承接各種規格的來圖來樣非標準導布輥、包復輥、橡膠輥、軋輥的制作

八、主要技術參數說明

外觀：導布輥表面加工光滑，無對使用有害的傷痕、裂紋、銹斑、凹凸不平及其他缺陷。

2.輥體粗糙度：拋光達到Ra小于 1.6 pm

3.輥體外表對軸心線的徑向圓跳動見下表　（mm ）

輥體公稱寬度	1100-1600	>1600-2000	>2000-2800	>2800-3600
徑向圓跳動公差值	≤0.20	≤0.25	≤0.4-0.5	≤0.25-0.8

注：在輥體兩端 80mm范圍內允許超差 0.5mm （因焊接變形）

4 、輥體直徑差（不園度）見下表　（mm ）

輥體公稱寬度	1100-2000	≥2000-3600
輥體直徑差	≤0.20	≤0.25

注：在輥體兩端 80mm范圍內允許超差 0.5mm （因焊接變形）
